가. 준설개요
청초호 오니 준설사업이 원활하게 실시되도록 청초호 저상 혹은 그 하부에 존재할 것으로 예상되는 각종 폐기물 및 위험물을 파악하기 위하여 호저지형, 지층조사, 호저면상태조사, 지자기조사 등 종합적인 호저조사를 실시한다.

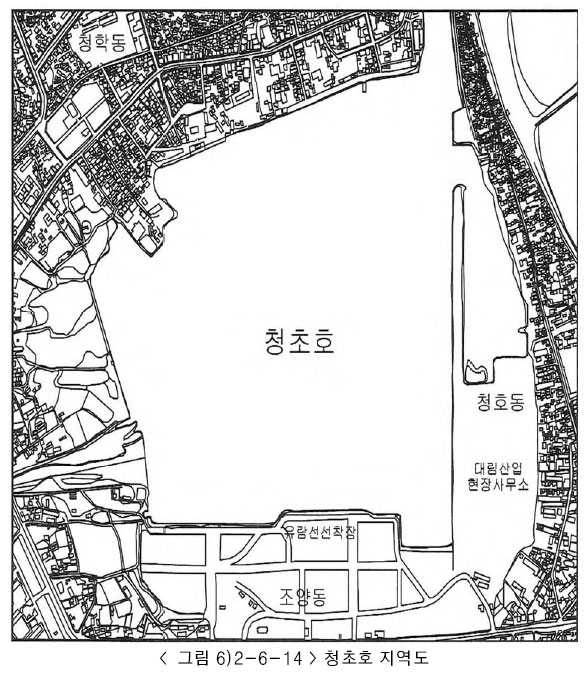

준설조사지역은 그림 6)2-6-13과 그림 6)2-6-14에서 보는 바와 같이 행정구역상으로는 강원도 속초시 조양동과 청호동에 속해 있으며, 동쪽으로는 동해로 연해있고, 서쪽으로는 설악산 등 남북으로 발달된 산맥에 접하고 있다. 준설조사지역은 청초호의 내부로 약 800m×800m 크기의 해면사구호내이다. 지자기, 측심 및 호저지층조사는 약 10m간격으로 조사하며, 호저면 영상조사는 기기의 측정범위를 고려하여 50m간격으로 조사한다. 측선조사시 선박 또는 기타 구조물에 의하여 항해가 어려운 지역은 우회조사 하고, 일반적으로 선박의 접근곤란으로 조사가 어려운 지역은 상황에 따라 임시측선을 설정하여 조사한다.
청초호 준설을 위한 조사는 호저면상 혹은 오니나 퇴적층내 매몰되어 있을 가능성이 있는 폐기물이나 포탄 등의 존재를 파악하기 위한 것으로서 수심측량, 호저지층탐사, 호저면영상조사, 지자기 조사 등 다각적인 조사방법이 적용되었다.
조사자료의 정확한 탐사위치 확보를 위하여 DGPS(Differential Global Positioning System)를 운영하여 조사선의 위치를 매 초단위로 관측하였으며, 그 좌표를 개인용컴퓨터에 실시간으로 수록하였다. 호저퇴적물은 중력낙하 코아채취기를 이용하여 채취, 분석하였다.
나. 조사방법

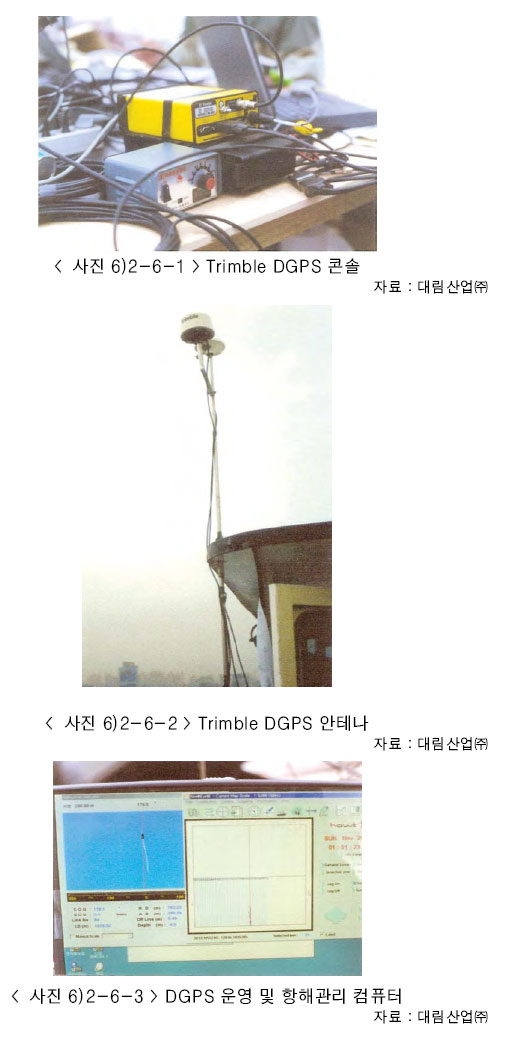

일반적으로 해상에서의 위치는 인공위성항법장치(GPS)를 이용하여 획득되지만 위치좌표의 정밀도가 요구되는 해양조사에서는 DGPS(Differential GPS)시스템이 필수적이다. 이 경우 측량된 육상지점에서 별도의 원거리고정국을 운영하여 조사선의 해상위치를 보정하게 된다. 준설사업에 필요산 조사에서는 사진 6)2-6-1와 사진 6)2-6-2과 같이 Trimble DGPS를 사용하였으며, 보정된 정밀위치 자료는 일 초 단위 기간간격으로 수신되어 DGPS운영컴퓨터에 입력되면서 모니터상에는 현재의 조사선 위치가 사진 6)2-6-3과 같이 표시된다.
다. 수심측량

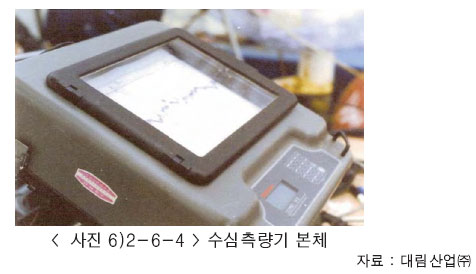

수심측량은 사진 6)2-6-4와 같이 Echo-Sounder(Precision Survey Fathometer)모델 DE719D Mk2형을 사용하였으며, 중심주파수 208㎑ 송·수파기와 열감응기록 방식의 레코더로 구성된다. 최대측심 가능심도는 200m까지이며, 천해용 정밀음향측심기로 분류된다.

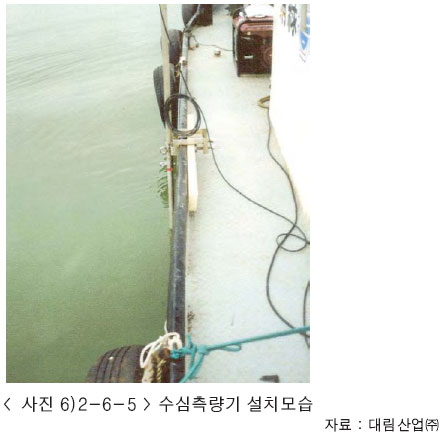

수심측량은 사진 6)2-6-5와 같이 음파발·수신기를 조사선박 측면에 고정하여 호저에 중심주파수의 음파를 발신하도록 하였고, 선상에서 고해상 정밀음향측심기로 매초마다 호저에서 반사되는 음파를 수신토록하여 수치자료와 그래픽자료를 획득하도록 하였다.
가. 준설개요
청초호 오니 준설사업이 원활하게 실시되도록 청초호 저상 혹은 그 하부에 존재할 것으로 예상되는 각종 폐기물 및 위험물을 파악하기 위하여 호저지형, 지층조사, 호저면상태조사, 지자기조사 등 종합적인 호저조사를 실시한다.
준설조사지역은 그림 6)2-6-13과 그림 6)2-6-14에서 보는 바와 같이 행정구역상으로는 강원도 속초시 조양동과 청호동에 속해 있으며, 동쪽으로는 동해로 연해있고, 서쪽으로는 설악산 등 남북으로 발달된 산맥에 접하고 있다. 준설조사지역은 청초호의 내부로 약 800m×800m 크기의 해면사구호내이다. 지자기, 측심 및 호저지층조사는 약 10m간격으로 조사하며, 호저면 영상조사는 기기의 측정범위를 고려하여 50m간격으로 조사한다. 측선조사시 선박 또는 기타 구조물에 의하여 항해가 어려운 지역은 우회조사 하고, 일반적으로 선박의 접근곤란으로 조사가 어려운 지역은 상황에 따라 임시측선을 설정하여 조사한다.
청초호 준설을 위한 조사는 호저면상 혹은 오니나 퇴적층내 매몰되어 있을 가능성이 있는 폐기물이나 포탄 등의 존재를 파악하기 위한 것으로서 수심측량, 호저지층탐사, 호저면영상조사, 지자기 조사 등 다각적인 조사방법이 적용되었다.
조사자료의 정확한 탐사위치 확보를 위하여 DGPS(Differential Global Positioning System)를 운영하여 조사선의 위치를 매 초단위로 관측하였으며, 그 좌표를 개인용컴퓨터에 실시간으로 수록하였다. 호저퇴적물은 중력낙하 코아채취기를 이용하여 채취, 분석하였다.
나. 조사방법
일반적으로 해상에서의 위치는 인공위성항법장치(GPS)를 이용하여 획득되지만 위치좌표의 정밀도가 요구되는 해양조사에서는 DGPS(Differential GPS)시스템이 필수적이다. 이 경우 측량된 육상지점에서 별도의 원거리고정국을 운영하여 조사선의 해상위치를 보정하게 된다. 준설사업에 필요산 조사에서는 사진 6)2-6-1와 사진 6)2-6-2과 같이 Trimble DGPS를 사용하였으며, 보정된 정밀위치 자료는 일 초 단위 기간간격으로 수신되어 DGPS운영컴퓨터에 입력되면서 모니터상에는 현재의 조사선 위치가 사진 6)2-6-3과 같이 표시된다.
다. 수심측량
수심측량은 사진 6)2-6-4와 같이 Echo-Sounder(Precision Survey Fathometer)모델 DE719D Mk2형을 사용하였으며, 중심주파수 208㎑ 송·수파기와 열감응기록 방식의 레코더로 구성된다. 최대측심 가능심도는 200m까지이며, 천해용 정밀음향측심기로 분류된다.
수심측량은 사진 6)2-6-5와 같이 음파발·수신기를 조사선박 측면에 고정하여 호저에 중심주파수의 음파를 발신하도록 하였고, 선상에서 고해상 정밀음향측심기로 매초마다 호저에서 반사되는 음파를 수신토록하여 수치자료와 그래픽자료를 획득하도록 하였다.
