-- 청초호의 준설사업

라. 지층탐사

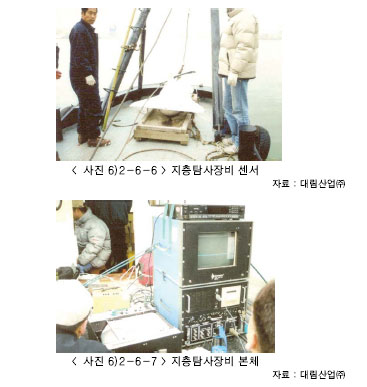

지층탐사에 사용된 장비는 사진 6)2-6-6과 같이 Chirp Sonar 시스템으로서 음파를 발신하고 수신하는 수중예인체와 조사선의 실험실에서 설치 운영되는 신호 제어부로 구분된다. 수중예인체는 조사선 측면 또는 후미에서 예인되며 내부에는 음파를 발신하는 변환기와 반사를 수신하는 음향수진지가 각각 별도로 내장되어 있다. 지층탐사는 수심측량과 동시에 수행하며, 음파발신 간격은 초당 4회씩으로 고정하여 탐사자료가 획득되고 음원인 수중예인체는 조사선 현측에서 수면하 약 1m깊이로 예인되었다. 신호제어부는 사진 6)2-6-7과 같이 음파에너지를 지층탐사 신호를 계수화처리하여 출력하는 전용컴퓨터로 구성된다.

마. 호저면영상조사

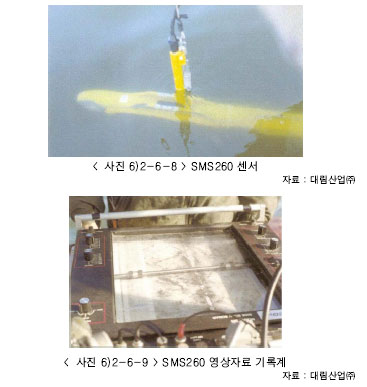

SSS(Side Scan Sonar)를 이용하는 호저면 탐사방법은 수심이나 호저지층탐사와 같이 수직단면을 탐사하여 호저지형이나 호저면 하부의 지층구조를 조사하는 방법과는 달리 호저면을 평면적으로 탐사하여 마치 항공사진을 촬영하듯이 호저면의 형태를 표한하게 된다. 사용된 장비는 사진 6)2-6-8과 사진 6)2-6-9과 같이 SMS260모델의 선상제어부 및 영상자료 기록계와 272TD모델의 수중예인체(two-fish)로 구성되어 있다.

바. 지자기 탐사

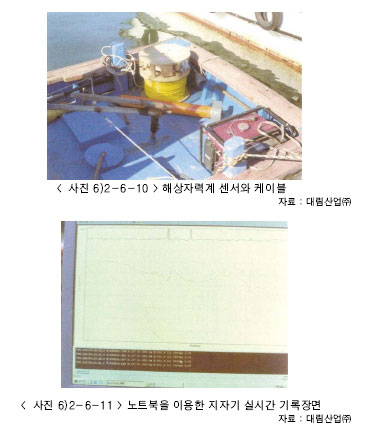

해상자력계는 사진 6)2-6-10과 사진 6)2-6-11과 같이 오버하우져형의 총성분측정 자력계로서 Marine Magnetics사의 SeaSpy이다. 300m신호케이블과 센서, 컴퓨터 인터페이스 및 신호제어용 컴퓨터, logging S/W등과 같이 기존의 자력계에 비해서 훨씬 단편화되고 향상된 성능을 가지고 있다. 육상자력계는 미국 Geometrics사에서 제작한 G866디지털프로톤 자력계이며, 센서와 50m케이블 콘솔 및 신호제어용 컴퓨터로 구성되어 있다.

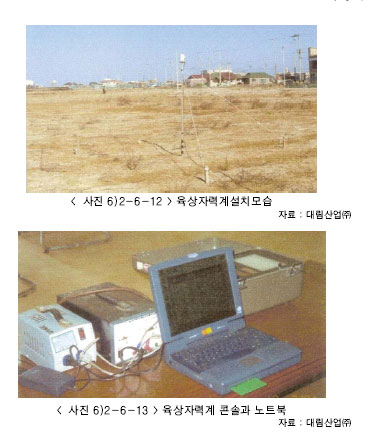

호상지자기자료는 소형어선과 해상자력계를 이용하여 청초호내에서 약10m간격의 측선을 따라서 지자기자료를 획득하였으며, 육상고정관측자료에 있어서 지자기는 일반적으로 하루 단위의 뚜렷한 주기를 갖는 시간적 변화를 겪는다. 그러나 때때로 주기적인 변화와 관계없이 매우 큰폭의 불규칙한 변화를 나타낸다.이와 같은 지자기의 시간적 변화는 호저에 존재하는 자성체에 의한 자기이상효과를 교란시키기 때문에 정확히 측정하여 소거해야 한다. 지자기고정관측소는 사진 6)2-6-12와 같이 호상지자기조사가 실시되는 동안 청초호 인근 지역에 인공적인 잡음이 적은 곳에 설치운영하였으며, 센서는 옥외로약 50m밖에 설치하고, 컴퓨터와 기록계는 실내에 설치하였다.(사진 6)2-6-13 참조)
